沖天爐的分類

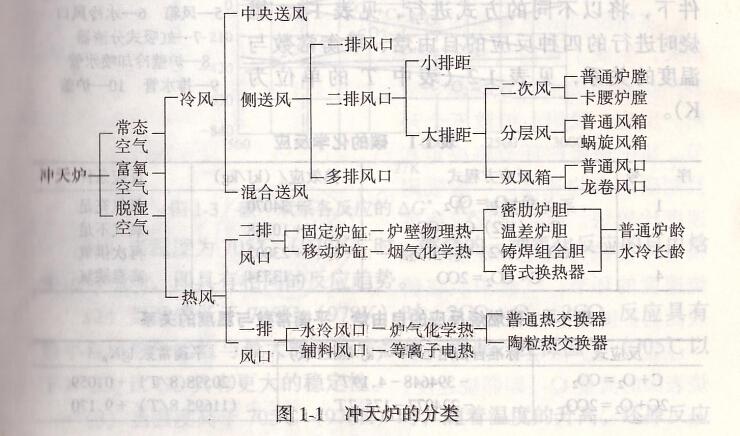

     沖天爐廣泛應用于鑄鐵熔煉。沖天爐熔煉過程中，有底焦燃燒、熱量傳遞和冶金反應等三個重要過程。沖天爐的優點很多，如設備費較低、占地面積小、能連續供應鐵液、因有冶金反應而易于得到品質優良的鐵液以及廢鋼表面的鍍層對鐵液品質影響不大等。沖天爐的主要缺點是鐵液的化學成分和溫度波動較大，且鐵液的供應量不易改變、柔性不足，這類問題可由配置大容量保溫電爐得以解決。因此，燃焦沖天爐迄今一直是鑄鐵熔煉的主要手段。近幾年，以天然氣、煤粉為燃料的所謂無焦沖天爐出現，由于其基本不具備冶金功能，實際上屬于反射式的重熔性爐型，嚴格意義上的沖天爐系專指燃焦沖天爐，其分類如圖1-1所示。

   基本結構

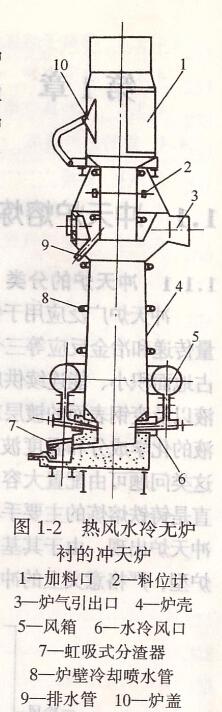

    傳統沖天爐結構為大家熟知，至今仍在中小鑄造企業廣泛的應用。但對于大批量連續生產的鑄造企業，大型熱風水冷無爐襯的現代沖天爐的優越性更得到充分的發揮，現代沖天爐的典型結構如圖1-2所示。

    爐內焦炭的燃燒

    沖天爐熔煉所用燃料是以焦炭為主，應該采用適合沖天爐熔煉特點的鑄造焦或成形焦，由于鑄造焦供應方面的問題，我國目前還有不少鑄造廠采用冶金焦。焦炭的主要組成有固定碳、揮發物、含硫量、灰分和水分。我國目前鑄造生產用焦炭固定碳質量分?jǐn)?shù)為80% -90%，灰分質量分?jǐn)?shù)為7%- 13%，揮發物質量分?jǐn)?shù)為0 .7% -1.0%。

    爐內爐氣分布

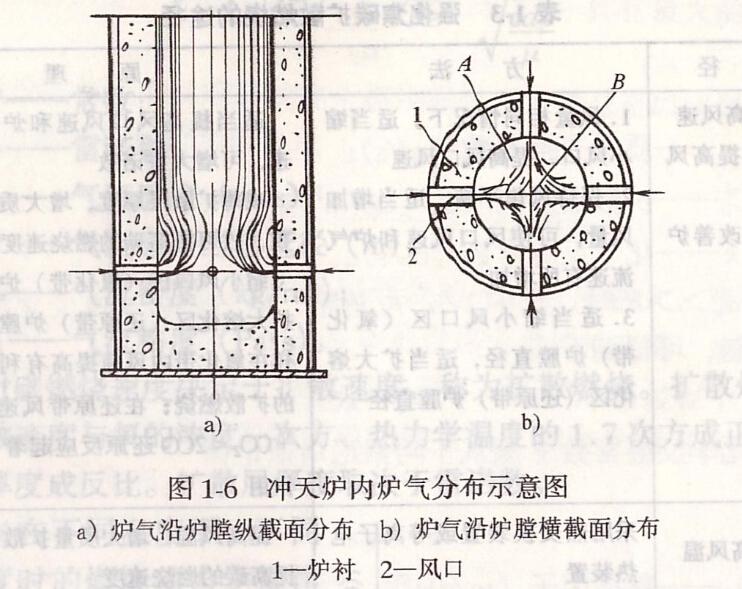

    沖天爐內的爐氣有自動趨于沿爐壁流動的傾向，這種現象稱為“爐壁效應”。由爐料與爐壁形成的通道，因空隙大、行程短、曲折少，對氣流的阻力��；而爐料之間的氣流通道，由于爐料的互相堆壘，其截面小、曲折多、流程長，阻力也就大。其結果是爐壁附近爐氣流量大、流速高，而爐子中心則流量小、流速低，致使?fàn)t氣的平均流線向爐壁方向偏移，如圖1-6所示。

在沖天爐橫截面上，由于風口區前緣空氣流速高，流量大，形成強烈的燃燒區；而在兩個風口之間的區域，則由于空氣量少而形成所謂“死區”A。由于爐壁效應，在爐膛截面中心區域出現“死區”B，所以，在沖天爐風口區域的爐膛截面上，無論沿縱向或橫向爐氣分布都是不均勻的。我國研制出蝸旋風箱、龍卷風口技術，風口數取奇數，非對稱性布置，可以有效改善爐氣分布。

    爐內溫度分布

    圖1—7為沖天爐內爐氣成分與溫度沿爐子高度的變化。由圖可見，從風口向上，隨著焦炭的燃燒，爐氣中的CO2不斷增加，爐氣的溫度也急劇上升，當氧被耗盡，爐氣中的CO2的含量達到最高值，此處爐氣的溫度也達到最高點；再向上，爐氣中的高溫CO2和焦炭產生吸熱還原反應，在底焦以下，爐氣中CO2含減少、CO含量增多，爐氣的溫度也隨著CO2含量的減少而降低。

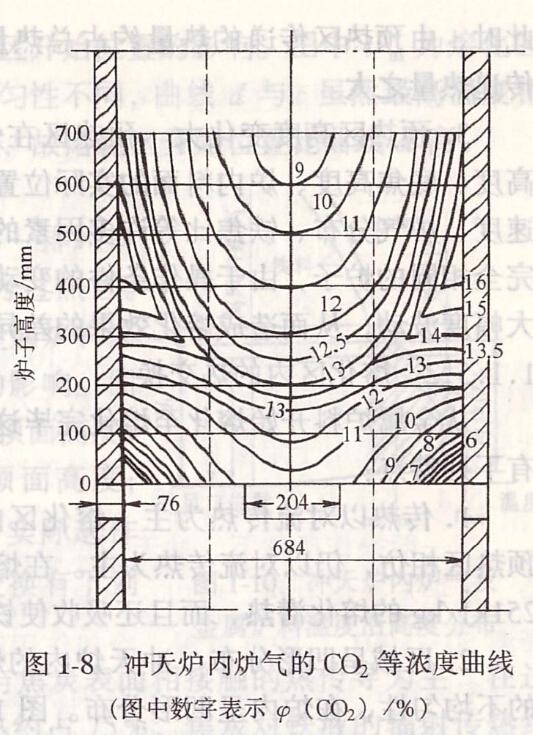

    由于爐氣溫度的變化與爐  氣CO2含量變化有一致趨向，因此，可以從底焦層中爐氣CO2的濃度分布近似地推測爐內溫度分布，圖1-8為沖天爐內爐氣CO2等濃度曲線。由圖可知，CO2最高濃度集中在爐壁附近約距風口400 - 500mm的區域內，而爐子中心區域CO2濃度低，等濃度曲線呈下凹形，這與爐壁效應是一致的。由此可以推知爐內等溫曲線也呈下凹形，沖天爐高溫區城位于爐壁附近，這種溫度分布狀況對鐵液過熱是不利的。

    為了改善這種情況，就必須研究影響沖天爐爐氣與溫度分布的一些主要因素。
